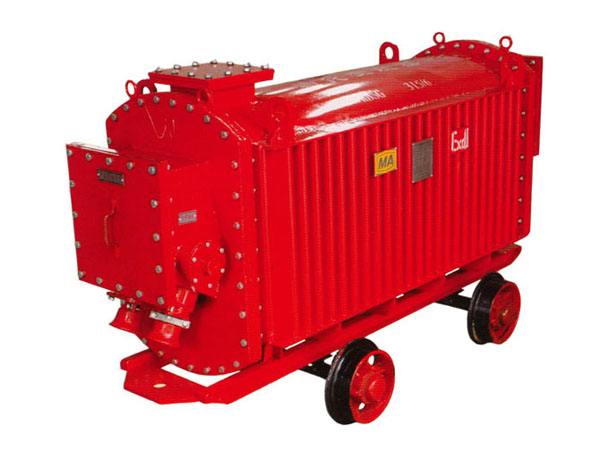

KBSGZY矿用隔爆型移动变电站由矿用隔爆型高压开关、矿用隔爆型干式变压器、矿用隔爆型低压开关组成,干式变压器与高、低压开关用螺栓连接。当拆下高、低压开关,分别装上高、低压电缆出线盒,可组成KBSG矿用隔爆型干式变压器使用。KBSG矿用隔爆型干式变压器由箱壳、箱盖、铁心装配、绝缘装配、高压引线、低压引线及铁路轨道用小车等组成;本节主要介绍矿用隔爆型干式变压器。
矿用变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。Y(或y)为星形接线,D(或d)为三角形接线。数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。“Yn,d11”,其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置。也就是,二次侧的线电压Uab滞后一次侧线电压UAB330度(或超前30度)。
防止爆炸建筑的矿用变压器被广泛用于爆炸危险区域。不仅可以避免爆炸和火灾,外壳也可以承受超压。在通常情况下,壳体受到实际爆炸压力1.5倍的冲击作用,没有损伤或永久变形。煤矿使用的防爆矿用变压器要加固由于手术的恶性程度较高,矿用变压器晃动较大,对人体强度的安全系数要求较高。一般用钢板和铸钢制成。大规模的滑动轴承旋转马达的防爆结构不能用于3级和4级的爆炸性物质领域。如果接受特殊结构,也可以使用法定检查机构。
增安型结构的增安型结构广泛应用于防爆炸矿用变压器。电气理念、变压器、照明器具、带感应线圈的矿用变压器等,一般绝缘绕组的容许温度比其他防爆矿用变压器低10℃。漏电间隔和电隙尽量大,小值不应低于相关规定。外壳有必要的防护方法,并且符合gb1498-79的IP54防护请求。电气装置的小时间在5秒以下,起动电流和附加电流的比不超过10倍。闭塞时间内的温度上升不能点燃爆炸性夹杂物和损伤绝缘。
