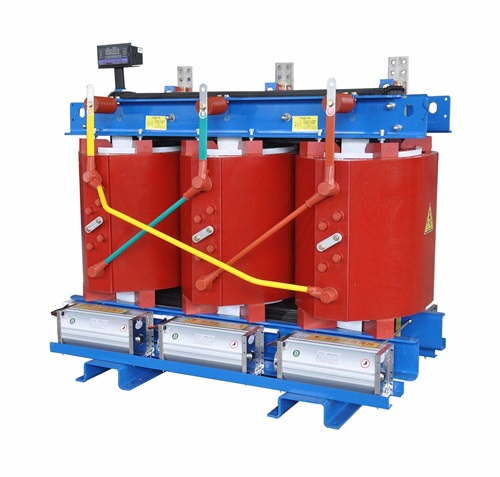

干式变压器的线圈

时间:2021/3/8 11:42:37 来源:http://www.s11s13.com 点击:0

  组成干式变压器的各个部分是比较多的,同时也是比较复杂的,各种的干式变压器的组成结构比较多,各种的干式变压器的结构发挥的功能也是不一样的,这样的话干式变压器就要不断地进行提升他的性能和发挥出来他们的功能。对于干式变压器的线圈是干式变压器电流和电压的重要的一个部分,它对于电流和电压的控制有着良好地作用。对于干式变压器的常见的线圈的主要的计算方法是什么呢?相关的计算方法是如下的:


  一、选择干式变压器铁芯横截面积:

  S=1.25×根号P=1.25×根号100=1.25×10≈13(平方CM),

  EI形铁芯中间柱宽为3CM,叠厚为4.3CM,即3×4.3

  求每伏匝数:N=4.5×100000/B×S

  B=硅钢片导磁率,中小型干式变压器导磁率在6000~12000高斯间选取,现今的硅钢片的导磁率一般在10000高斯付近,取10000高斯。

  公式简化:N=4.5×100000/10000×S=45/S

  N=45/13≈3.5(匝)

  初、次级匝数:N1=220×3.5=770(匝)N2=12×3.5=42(匝)

  二、在计算次级线圈时,考虑到干式变压器的漏感及线圈的铜阻,故须增加5%的余量。

  N2=42×1.05≈44(匝)

  求初、次级电流:I1=P/U=100/220≈0.455(A)I2=P/U=100/12≈8.33(A)

  三、求导线直径:(δ是电流密度,一般标准线规为每M㎡:2~3A间选取,取2.5A)

  D=1.13×根号(I/δ)D=1.13×根号(0.455/2.5)=0.48(MM)D=1.13×根号(8.33/2.5)=2.06(MM)初级线径:Φ0.48,匝数:770;次级线径:Φ2.06,匝数:44

  以上是干式变压器常见的线圈的主要的计算方法,通过计算干式变压器线圈的主要的方法能够掌握干式变压器运行的基本的性能,对于干式变压器更多的指标能够反映出来,因此的话干式变压器的线圈主要的计算要会计算才是可以的。
