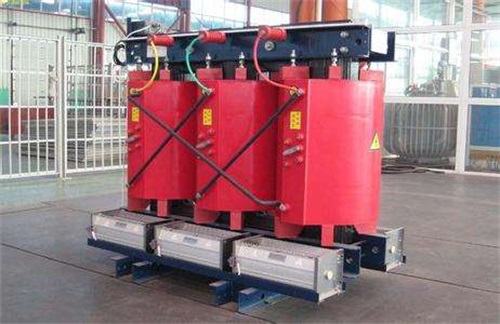

对于干式变压器的保护有很多，今天我们就给大家介绍一种常见地干式变压器的复压过流保护，它是干式变压器常见地一种保护类型，也是干式变压器普遍存在的一种保护形式。干式变压器的复压过流保护是干式变压器重要地保护的方式，它保护的效率比较好，实现的效果也是更加安全的，使得干式变压器的性能和效率不断地提高。关于这种保护我们有必要和大家进行介绍一下：
复压过流保护就是采用复合电压闭锁的过电流保护。是一种跟电压有关的“过电流保护”工程技术，闭锁就是关闭、锁住的意思，就是由复合电压来控制(关闭或打开)的过流保护。电流与电压都要达到某个条件时，才动作，其中只要有一个不达到整定的条件就不会启动保护。如果仅仅是“过电流”保护的话，只要电流超过某个大值，就会启动保护。
复合电压启动元件是由一个滤过式负序电压继电器和一个低电压继电器组成。低电压继电器经负序电压继电器的常闭接点接于相间电压上，以保证保护装置在对称三相短路时可靠地动作，并能提高低电压继电器对三相短路的灵敏度。因为在发生三相短路开始瞬间将会短时出现负序电压，使负序电压继电器一定动作，待负序电压消失后，负序电压继电器返回，低电压继电器又接在相间电压上。若使低电压继电器返回，则要求干式变压器母线的残压必须大于继电器的返回电压。由于三相短路时，三相电压均降低，故低电压继电器仍处于动作状态，此时保护的工作情况即相当于低电压启动的过电流保护。
这样说，不知道楼主能懂吗?欢迎交流。补充说明：在继电保护中，复压包括低电压和负序电压，复压闭锁过电流保护主要用在干式变压器的后备保护或者干式变压器的进线保护中。为什么过流保护要加这个闭锁条件呢?主要是为了防止干式变压器过载的时候引起装置误动。
干式变压器过载时，电压会降低，电流自然会升高，有可能达到过流定值，而过载的情况只会发生很短的时间，如果没有低电压闭锁条件，会引起干式变压器解列，所以为了保证供电的可靠性，加了低电压闭锁条件。负序电压闭锁条件主要是为了提高三相断短路的灵敏度，单相和两相短路时都会产生很大的负序电压，不用去考虑，而三相短路时，短路电流也是对称的，但在短路的瞬间，三相电压降低，会出现一定的负序值(6~9V)`，负序电压闭锁就是采用这个原理，在负序电压高于门槛时(可整定)，可靠出口。综上，复压闭锁过电流的作用是为了防止干式变压器过载时的误动，提高三相短路故障时出口的灵敏度。在保护装置中，复压有两个定值，即低电压闭锁值和负序电压闭锁值，由用户自己整定。
以上是常见地复压过流保护的主要的介绍，一般的话干式变压器都是进行安装的，要不然的话干式变压器会出现各种各样的问题，出现问题的话后果也是不堪设想地!
