变压器分为干式变压器和油式变压器,他们之间是有着很多的区别和联系的,其中各种的原理,功能,性能上都是不一样的,因此他们之间的用途也是不一样的。从概念上讲,自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。这是干式变压器的为典型的特征;适用于交流50(60)Hz,三相大额定容量2500kVA(单相大额定容量833kVA,一般不推荐使用单相变压器),可在户内(外)使用,容量在315kVA 及以下时可安装在杆上,环境温度不高于40℃,不低于-25℃,高日平均温度30℃,高年平均温度20℃,相对湿度不超过90%(环境温度25℃),海拔高度不超过1000m。这是油式变压器的为明显的特征,除了这些区别之外还会有设么样的区别和联系呢?
他们相同的地方是都是电力变压器,都会有作磁路的铁芯,作电路的绕组。而大的区别是在“油式”与“干式”。也就是说两者的冷却介质不同,前者是以变压器油(当然还有其它油如β油)作为冷却及绝缘介质,后者是以空气或其它气体如SF6等作为冷却介质。油变是把由铁芯及绕组组成的器身置于一个盛满变压器油的油箱中。干变常把铁芯和绕组用环氧树脂浇注包封起来,也有一种现在用得多的是非包封式的,绕组用特殊的绝缘纸再浸渍专用绝缘漆等,起到防止绕组或铁芯受潮。就产量和用量来说,目前干变电压等级只作到35kV,容量相对油变来说要小,约作到2500kVA.又由于干变制造工艺相对同电压等级同容量的油变来说要复杂,成本也高。所以目前从用量来说还是油变多。但因干变的环保性,阻燃、抗冲击等等优点,而常用于室内等高要求的供配电场所,如宾馆、办公楼、高层建筑等等。如果你只是变压器用户,了解这些应该够了”
要具体说他们的区别的话可以分为
外观

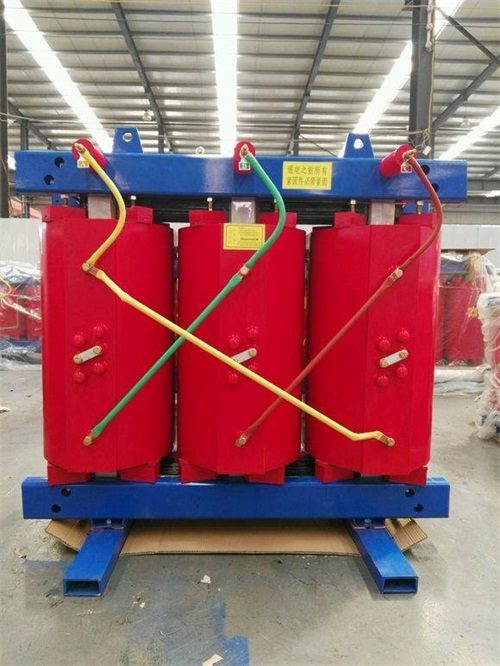

封装形式不同,干式变压器能直接看到铁芯和线圈,而油式变压器只能看到变压器的外壳;
引线形式不同
干式变压器大多使用硅橡胶套管,而油式变压器大部分使用瓷套管;
容量及电压不同
干式变压器一般适用于配电用,容量大都在1600KVA以下,电压在10KV以下,也有个别做到35KV电压等级的;而油式变压器却可以从小到大做到全部容量,电压等级也做到了所有电压;我国正在建设的特高压1000KV试验线路,采用的一定是油式变压器。
绝缘和散热不一样
干式变压器一般用树脂绝缘,靠自然风冷,大容量靠风机冷却,而油式变压器靠绝缘油进行绝缘,靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器(片)上进行散热。
适用场所
干式变压器大多应用在需要“防火、防爆”的场所,一般大型建筑、高层建筑上易采用;而油式变压器由于“出事”后可能有油喷出或泄漏,造成火灾,大多应用在室外,且有场地挖设“事故油池”的场所。
对负荷的承受能力不同
一般干式变压器应在额定容量下运行,而油式变压器过载能力比较好。
造价不一样 对同容量变压器来说,干式变压器的采购价格比油式变压器价格要高许多。
干式变压器型号一般开头为SC(环氧树脂浇注包封式)、SCR(非环氧树脂浇注固体绝缘包封式)、SG(敞开式)
以上是干式变压器和油式变压器的为基本的特征,他们之间是有着区别和联系的,在使用上要注意区分。它们之间的各种的关系要正确去区分,使用的时候才能够把握到佳的效果!
