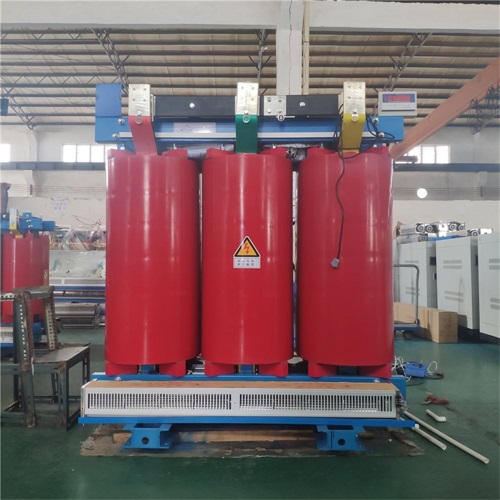

这里提到的干式变压器是指工作在5OHz频率下的工频变压器。在不间断电源供电系统中,隔离变压器是主要部件。根据不间断电源电路结构和供电系统环境的不同,隔离变压器的功能和设置方法也不同,不能一概而论地在不间断电源供电系统中配置隔离变压器。那么下面就为大家分享有关的两点重要内容!
由于UPS是传统的双转换在线式,其输入的AC/DC转换是可控整流电路,输入功率因数低,输入电流谐波成分高。对三相输入6脉冲整流而言,输入功率因数在0.8左右,谐波成分在30以上,对电网造成严重污染,降低了电网能量的利用率,同时要求提高系统配置的功率容量和设备成本。为改善传统双转换UPS对电网造成的污染问题,很早采用的电路措施是将6脉冲整流改为12脉冲整流,因为脉冲数量增加了一倍,同时在输入端增加了相应的滤波器之后,可以有效地将其输入功率因数提高到0.95,使输入电流谐波成分降低到10以下,但是这种改进措施要求增加一个隔离变压器和相应的滤波器,因为12脉冲整流用的隔离变压器体积大,重,通常是单独的机柜,因此UPS制造商只提供给用户。
当不间断电源的DC/AC逆变器由全桥电路组成时,输出端需要增加隔离变压器。在传统的双变换不间断电源电路结构中,变压器的主要功能有两个:一是在电压的两次变换中完成升压功能,确保不间断电源能够输出稳定的380伏/220伏额定电压;二是为传统的双变换不间断电源全桥逆变器三相输出提供零线,以满足单相输入电源负载的供电要求。因此,输出隔离变压器是传统双变换不间断电路结构的必要组成部分。
那么以上就是有关干式变压器的全部内容了,大家可以发现它在两个重要应用场景中是不可取代的,并且它的发展也是不断深化的!
