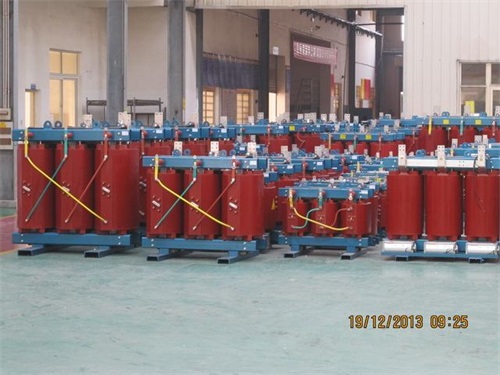

树脂绕包式电力变压器又称缠绕式树脂包封绕组干式变压器。该变压器的绝缘耐热等级为F级,绕组的包封层也具有良好的耐潮、耐裂和阻燃自熄性能。
树脂绕包式电力变压器是指高、低压绕组像“树脂块体” 一样成坚固的整体。1 它们之间没有套装间隙,绕组内设置散热的轴向气道。1000V及以下的低压釆用箔 式线圈,1000V以上的则为漆包圆铜线或扁铜线绕制的线圈。除了箔式线圈之外,所有的绕组均被缠绕玻璃纤维丝加强的树脂所包封。该变压器绕组有以下特点。 ①机械强度高。
浸有树脂的玻璃纤维丝用直绕和斜绕(交叉缠绕)的方法把 绕组包封起来,因此,有较高的机械强度。 ②阻燃性能好。干式变压器的绕组都有阻燃自熄的性能,但是树脂绕包式干式变压器绕组的阻燃性能更好。 ③无模成型生产周期短,制造成本低 ④在浸渍环氧树脂的同时,采用玻璃丝带缠绕在绕组表面,然后加热固化形 成玻璃钢层,不用真空处理,高、低压绕组一次绕成,无套装间隙。
不带填料的薄绝缘浇注变压器就是薄层树脂浇注绕组变压器,又称玻璃纤维 加强的薄绝缘浇注变压器。其低压绕组也是用铜箔或铝箔或用扁线绕制的,高压绕组用箔带在环氧玻璃纤维筒上绕成分段式,或用扁线或圆线绕成分段层式,然后装入浇注模浇注。树脂包封层厚度仅为1〜3mm。注:带填料的厚绝缘浇注和不带填料的薄绝缘浇注都属环氧浇注干式变压器
干式变压器大多应用在需要“防火、防爆”的场所,一般大型建筑、高层建筑上易采用;而油式变压器由于“出事”后可能有油喷出或泄漏,造成火灾,大多应用在室外,且有场地挖设“事故油池”的场所。
对负荷的承受能力不同,一般干式变压器应在额定容量下运行,而油式变压器过载能力比较好。
造价不一样对同容量变压器来说,干式变压器的采购价格比油式变压器价格要高许多。
干式变压器型号一般开头为SC(环氧树脂浇注包封式)、SCR(非环氧树脂浇注固体绝缘包封式)、SG(敞开式)
以上是干式变压器和油式变压器的为基本的特征,他们之间是有着区别和联系的,在使用上要注意区分。它们之间的各种的关系要正确去区分,使用的时候才能够把握到佳的效果!
