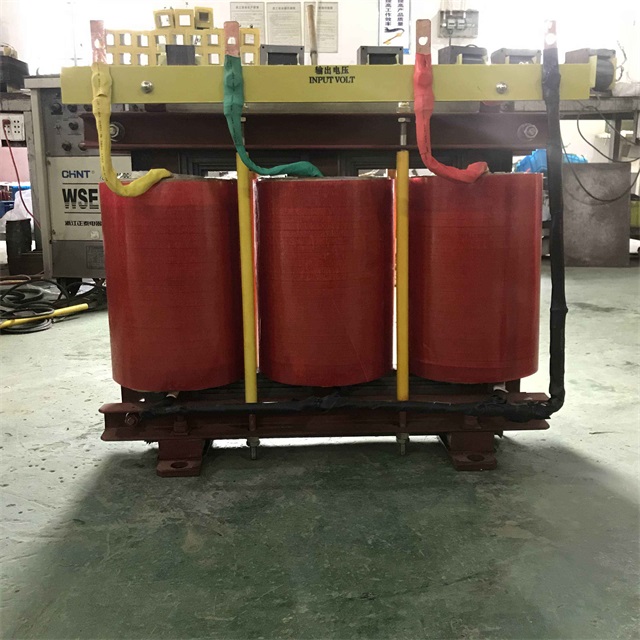

构成矿用变压器的每个一部分是比较多的,与此同时也是较为复杂的,各种各样的矿用变压器的构成构造比较多,各种各样的矿用变压器的构造充分发挥的功能性也是不一样的,那样的话矿用变压器就需要不断开展提高他的性能指标和显现出来她们的作用。针对矿用变压器的电磁线圈是矿用变压器电流量和工作电压的至关重要的一个一部分,它针对电流量和工作电压的操纵拥有优良地功效。那麼相关矿用变压器的、普遍的一些电磁线圈的关键的计算方式是什么呢?变压器有关的计算公式是如下所示的:
一、挑选矿用变压器变压器铁芯横截面积:
S=1.25×根号P=1.25×根号100=1.25×10≈13(平方米CM),
EI形变压器铁芯正中间柱宽为3CM,叠厚为4.3CM,即3×4.3
求每伏线圈匝数:N=4.5×100000/B×S
B=铁氧体磁芯磁化强度,大中小型矿用变压器磁化强度在6000~12000高斯函数间选择,现如今的铁氧体磁芯的磁化强度一般在10000高斯函数付近,取10000高斯。
公式计算简单化:N=4.5×100000/10000×S=45/S
N=45/13≈3.5(匝)
初、次级线圈线圈匝数:N1=220×3.5=770(匝)N2=12×3.5=42(匝)
二、在预估初级线圈时,充分考虑矿用变压器的漏感及电感线圈的铜阻,故须提升百分5的容量。
N2=42×1.05≈44(匝)
求初、次级线圈电流量:I1=P/U=100/220≈0.455(A)I2=P/U=100/12≈8.33(A)
三、求输电线直徑:(δ是电流强度,一般规范线轨为每M㎡:2~3A间选择)
D=1.13×根号(I/δ)D=1.13×根号(0.455/2.5)=0.48(MM)D=1.13×根号(8.33/2.5)=2.06(MM)初中级电缆线径:Φ0.48,线圈匝数:770;次级线圈电缆线径:Φ2.06,线圈匝数:44
以上是矿用变压器普遍的电磁线圈的关键的计算方式,根据测算矿用变压器电磁线圈的关键的方式可以把握矿用变压器运作的基本上的特性,针对矿用变压器大量的指标值可以体现出去,因而得话矿用变压器的电磁线圈关键的测算要会计算才算是可以的,期待这篇变压器的共享能幫助到大伙儿。
