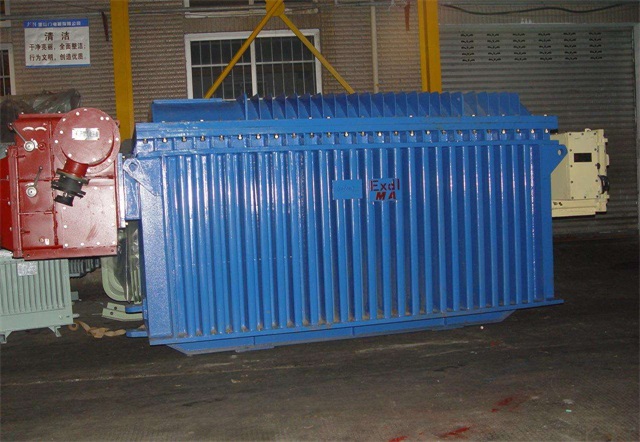

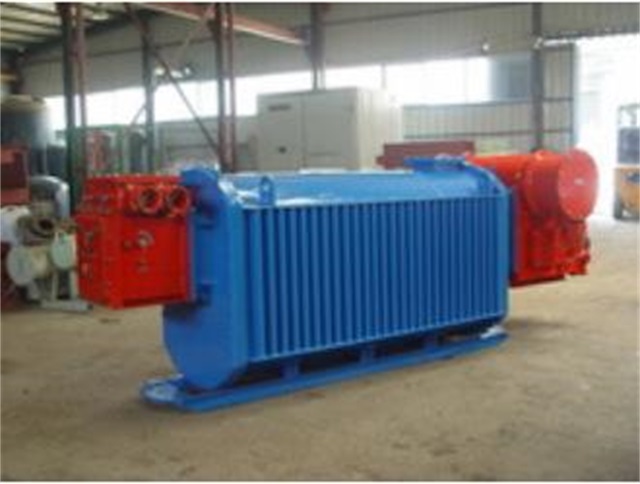

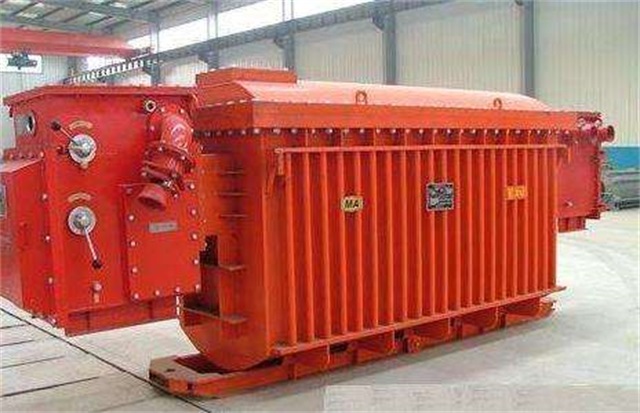

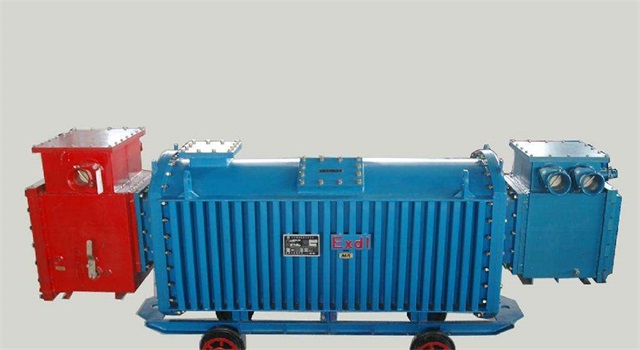

KS11-2000KVA矿用变压器用高压真空开关适用于具备甲烷和煤尘爆炸危险的煤矿井下,安装于移动变电站的高压侧,和我企业制造的BXB系列矿井防爆型移动变电站用低压保护箱配套,使用于煤矿井下6KV/50Hz、10KV/50Hz短路容量5000KVA及以下矿井防爆型移动变电站的高,低压两边,共同组成低压侧故障开断髙压侧电源的理想型移动变电站系统,可实现负载,短路,过热,锁闭,过压,欠压,不均衡等保护功能,KS11-2000KVA矿用变压器选用技术先进的智能化可编程序控制器PLC一体机系统,使用于RS485通讯接口,MODBUS通讯协议。
KS11-2000KVA矿用变压器特点优势及变压器材料说明
1.本产品有良好散热性能和绝缘性能,可在高温高湿等较恶劣环境环境下正常运转。
2.按客户独特性能要求设计。
a.变压器铁芯用优质高导磁日本进口冷扎硅钢片制成,选用竖向“台阶叠”构造。无毛边,铁芯应卡紧并采用浸漆分层绝缘以减少涡旋损失。铁芯的磁通密度选择在变压器在负分接运行中,不会饱和;
b.变压器绝缘水平为H级,绝缘按连续运行设计。当变压器按大短路容量运行中,其高温升不可超出125K;
c.承受短路能力,应实行GB1094.5-85标准中的相关规定。变压器能承受低压侧出口三相短路,髙压侧母线为无穷电源供给的短路容量,绕阻不变形,部件不发生毁坏。当低压侧出口处发生直接短路时,变压器的铁芯、线圈及绝缘不可毁坏;
d.负载能力,自然蒸发冷却(AN)时,在规定运作环境下,变压器应持续导出100%的短路容量;
e.升温极限,移动变电站的温升极限应满足GB6450-86中的需求;
KS11-2000KVA矿用变压器应用环境条件
1.海拔高度:≤1000m;
2.工作温度:限制+40℃,下限-5℃;
3.相对湿度:相对湿度不大于95%(25℃时);
4.无明显晃动、振动和与正垂面坡度不超过15°的环境;
5.可使用在含有爆炸危险的甲烷、煤尘的空气中,但无足够腐蚀金属和破坏绝缘气体和蒸气;
6.无滴水的地方或有防洒水设施的环境;
7.电源电压的波型近似于正弦波,三相电源电压类似对称。
8.凡不符合上述使用条件,应与大家商议决定。
