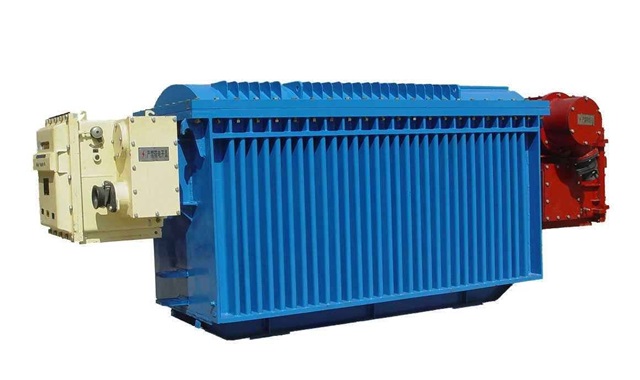

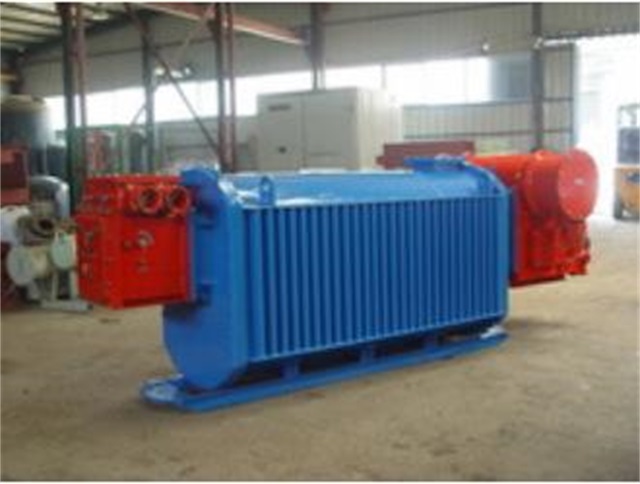

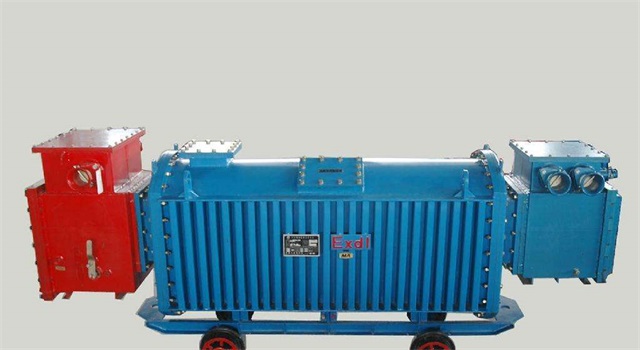

KS11-50KVA/10KV/0.4KV矿用变压器由KBSG系列矿井隔爆干试变压器、PBG9L-6KV、10KV矿井隔爆髙压真空配电设备、BCG1系列矿井隔爆髙压电缆连接器、KBZ系列矿井隔爆馈电开关(或BXB1贵州矿井隔爆移动变电站低压保护箱)构成。
KS11-50KVA/10KV/0.4KV矿用变压器的使用范围
KS11-50KVA/10KV/0.4KV矿用变压器适用于煤矿井下及其它含有气体(甲烷混合物)的周围物质环境。它专门用来三相交流6/10KV电网里的煤矿输电和综采供电。
KS11-50KVA/10KV/0.4KV矿用变压器的工作性质
1)海拔不超过1000米;
2)工作温度不超过35℃;
3)环境质量的相对湿度不大于95%(25℃);
4)煤矿含有甲烷混合气或煤尘风险;
5)在没有明显晃动和震动的环境里,且与正垂面的倾角不超过15o
6)没有一定的气体和蒸气来腐蚀金属和破坏绝缘;
7)没有滴水。
KS11-50KVA/10KV/0.4KV矿用变压器性能参数
1.当移动变电站里的变压器短路、断相、过热或低压电源负载、短路、走电、走电闭锁、过压、欠压等故障时,断开髙压侧开关完成维护。
2.高低压开关配备规范RS485/232通信接口。
3.它能够配备在KJ2000煤矿自动控制和综合监控系统中,完成远程操作、监测、远程通信和远程调整四大远程作用。
KS11-50KVA/10KV/0.4KV矿用变压器的结构特征
◆壳体全部结合面均按防火要求制做,能承受0.8兆帕的内压。
◆机盖由钢板制成。箱壳上有2个电缆出线套管,套管的风表面有橡胶垫圈。电缆越过橡胶垫圈。扭紧套管后,可以用橡胶垫圈缩小电缆,以保证密封。选择的电缆外径必须与橡胶垫圈密切配对,电缆务必被密切缩小和彻底密封,以保证防护特性。
◆箱壳内表面有接地螺栓,接地螺栓焊接在箱壳支架上,应正确接地。
◆拖车架焊接在箱壳外侧,用以水准拖拽。它可以在运送或储存过程中竖直储放,以节省空间。
◆晶粒取向、低耗冷扎硅钢片铁心式铁芯,双层圆形、简易线圈构造,B级绝缘,气体自冷式矿用设备。
KS11-50KVA/10KV/0.4KV矿用变压器的应用
电钻、照明、信号等设施供电。
