油浸式变压器

S20油浸式变压器

时间:2023/4/8 8:53:43 来源:http://www.s11s13.com 点击:0

  S20油浸式变压器使用了高效节能卷铁心结构设计,选用柱上式悬架安装方法,体型小,基建投资小,减小低压供电半径,能降低低压线损60%以上。S20油浸式变压器适宜农村电网、偏远山区,分散村庄,农业生产,照明和动力用电,也可用于铁路、城市电网节能项目柱上式电力线路。

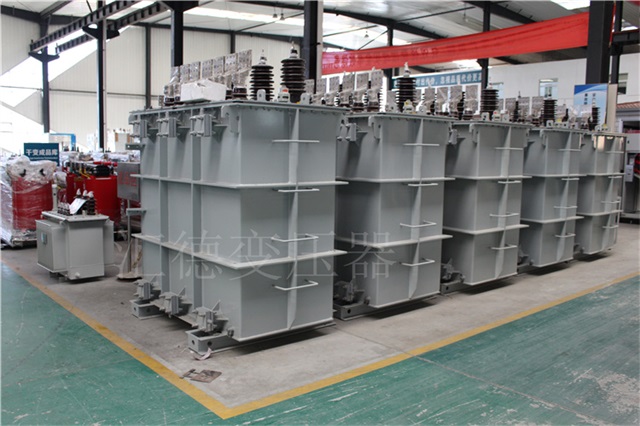

S20油浸式变压器

  S20油浸式变压器结构特征

  1.高压线圈用优质的聚氨酯漆包圆铜线绕制,低压线圈用电缆纸包线绕制。层间绝缘应用点胶纸,在线圈干燥过程中在一定温度时逐渐熔融,产生黏附功效,随着温度的升高又开始干固,使绕阻的邻近每层可靠地黏合成一个固定模块,避免线圈绕线位移,从而保证了绝缘结构的安全、可靠。

  2.铁心

  选用晶粒取向的硅钢片或非晶合金硅钢片卷制成单相卷铁芯,能确保磁通流通方向与硅钢片的晶粒取向一致,使材料的优良特性获得彻底发挥,空载损耗远低于规范标准,并且用专门的铁心干固漆拧紧,更进一步有效降低变压器噪声水准。

  3.应用圆桶型油箱,油箱选用密封式构造,提高运行可靠性,正常运转免维护。

  4.其他特性:

  一只(或两只)高压套管,从机盖引出,套管内藏限流熔断器。配有一只(或两只)避雷器,安装于箱内壁,顶端靠近高压套管出线端,以铜带相连接。配一只次级断路开关,装到箱里,在箱壁配有箱外操纵杆、负载复位和信号灯。低压套管在箱壁引出,X2配有接地装置,单套管髙压绕近一端根据高压套管引出,另一端接地。我司研制的单相柱上式配电变压器主要针对海外出口项目,可定制容积3~333KVA,输入电压33000/30000/17321/13800/7620/6930/6350V,频率50HZ或60HZ,实行IEEEC57、ANSIC57、IEC76、GB10318等规范。

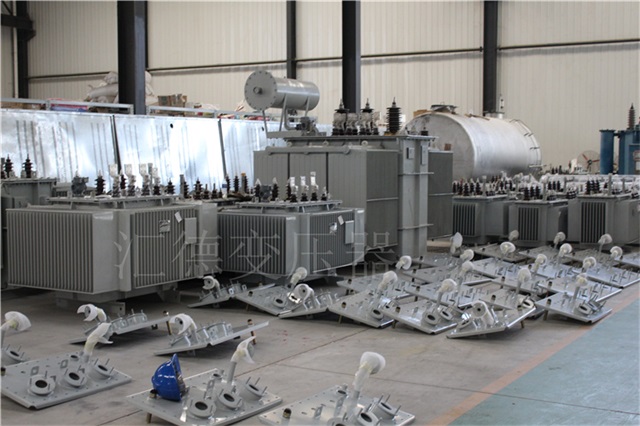

S20油浸式变压器

  S20油浸式变压器应用自然条件

  1.海拔高度不超过2000米;

  2.运作工作温度-25℃至+45℃,相对湿度不超过95%;

  3.周边无有害物质,无易燃易爆品。
