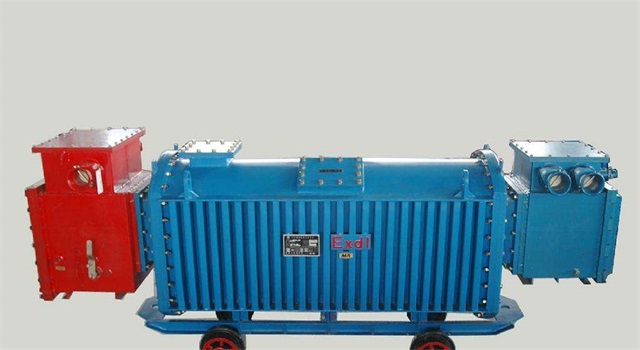

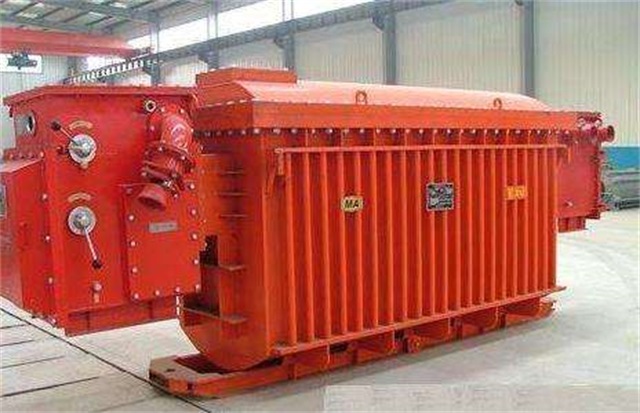

矿用电力变压器是采用全波纹筒式隔爆外壳，截面为长圆形结构，左右为半园式，两边为直线型，一次成型的异型波纹管，外壳配有导向散热板，具有特殊高效的散热效果。
器身绝缘系统为H级美国杜邦NOMEX(R)绝缘材料，非包裹长圆形线圈，扁铜线立绕构造，选用国际先进水平的专用技术：VPI真空压力预浸，数次预浸经美国UL认证的无溶剂绝缘漆，再经烘焙固化后，使该产品具有电气强度高，承担冲击性能好等特性。铁芯采用海外高导磁材料，长圆形截面，没孔H200紧缩捆扎方法，结构简单，牢固可靠。
该产品体型小、重量轻、隔爆性能可靠，电气性能指标(较GB8286-1996国家标准：空载损耗均值减少14%，负载损耗均值减少10%)
产品构造
矿用电力变压器由独立的干式变压器、外壳和电缆构成一体，做为井下供、变电设备应用，即是矿井干式变压器，矿用电力变压器用干式变压器即没有配置高低压开关时的中间箱壳部分，箱壳内配有变压器机芯，即绕阻部分铁芯部分。
矿用电力变压器的输入电压可适应额定电流+5%至-5%的线路电压。假如需要改变髙压输入分接电压时，在确定变压器不带电的状态下，开启壳体上的髙压接线盒盖，按表4改变髙压分接板上的连接片位置。出厂时连接片一律在4-5，即额定输入电压10000V上。
矿用电力变压器的用处：
1、在供电系统远距离输电时，当输送的功率和负荷的功率因素一定时，电压越大，线路电流越低，这不但可以减小电力线的截面积，节约材料，并且还可以减少线路上的功率损耗。因此，在远距离输电时必须运用变压器将电压上升。
2、当电能输送到用电区后，为了科学地分配及安全地应用电能，又必须用降压变压器将电压减少后分配给各客户，让用户获得他们所需的额定电流。
3、矿用电力变压器还可以作为联系变压器用，将要2个或几个电压不同的电网连接在一起。
