ks11矿用变压器星形连接和三角形连接是三相变压器中三个原边线圈与三相交流电源连接的两种接线组别,如下图(a)、(b)所示。当星形连接(Y形)连接时,首端1U1、1V1、1W1为引出端时,将三相末端1U2、1V2、1W2连接在一起成为中性点,若要把中性点引出,则以“N”标志,接线方式用YN表示。同样,三个副线圈的连接方式也应当有这两种接法。
1、ks11矿用变压器接线方式有4种基本连接形式:“Y,y”、“D,y”、“Y,d”和“D,d”。
2、我国只采用“Y,y”和“Y,d”。
3、由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。

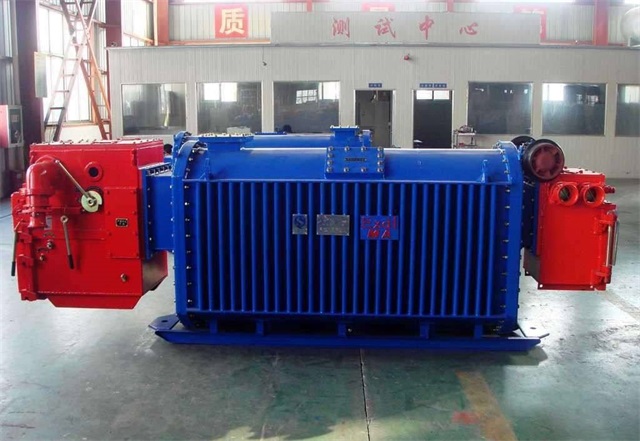

4、ks11矿用变压器是利用电磁感应的原理来改变交流电压的装置,主要构件是初级线圈、次级线圈和铁芯(磁芯)。
5、主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。
6、按用途可以分为:电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。
7、电路符号常用T当作编号的开头.例: T01, T201等。
