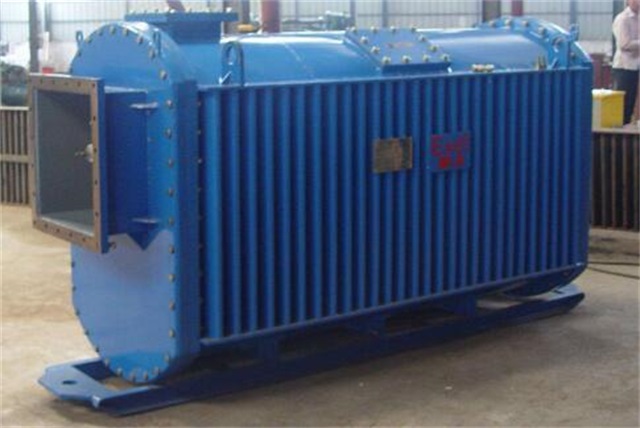

矿用隔爆型变压器(以下简单称变压器)适用于煤矿井下有沼气煤尘的**危险场所。在交流50Hz/电压至660V的供电线路中为煤电钻或照明提供380V、220V、127V、36V等电源。矿用隔爆型变压器按GB3836.1-83《**性环境用防爆电气设备通用要求》GB3836.2-83《**性环境防爆电气设备隔爆型电气设备“d”》等有关标准设计。制造与检验。
【矿用隔爆型变压器主要特点】
矿用隔爆型变压器的箱壳，系由钢板焊接制成，箱壳可经受8个大气压力的液压试验;箱盖与箱沿之间的接触面符合隔爆要求;
箱盖由钢板制成，上面有两个电缆出线套，出线套内面放置橡胶垫圈，电缆穿过橡胶垫圈，旋紧出线圈后，可借橡胶垫圈压紧电缆以确保密封，所选用的电缆外径，必须与橡胶垫圈配合紧密，务使电缆能被压紧，完全密封，以保证个保性能;
矿用隔爆型变压器的高压线圈，可接成星形接法，或三角形接法。相应的电源电压分别为380及220V，或400及230V(参看铭牌数据)。改接时需将变压器与电源断开，打开箱盖，在器身接线板上进行。
矿用隔爆型变压器的箱壳，系由钢板焊接制成，箱壳可经受8个大气压力的液压试验;箱盖与箱沿之间的接触面符合隔爆要求;
矿用隔爆型变压器箱盖由钢板制成，上面有两个电缆出线套，出线套内面放置橡胶垫圈，电缆穿过橡胶垫圈，旋紧出线圈后，可借橡胶垫圈压紧电缆以确保密封，所选用的电缆外径，必须与橡胶垫圈配合紧密，务使电缆能被压紧，完全密封，以保证个保性能;KSG型矿用隔爆型变压器的高压线圈，可接成星形接法，或三角形接法。相应的电源电压分别为380及220V，或400及230V(参看铭牌数据)。改接时需将变压器与电源断开，打开箱盖，在器身接线板上进行。
矿用隔爆型变压器适用范围
1.适用于**性气体环境1区、2区危险场所;
2.适用于IIA、IIB、IIC级**性气体环境;
3.适用于可燃性粉尘环境20区、21区、22区;
4.适用于温度组别为T1—T6的环境;
5.适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等**性危险环境;
█ 产品特点
1. 本产品外壳采用铝合金压铸成型，表面经高速抛丸后粉末静电喷塑，外形美观;
2. 本产品为隔爆型防爆结构，空间大，散热好;
3. 本产品全面推出新型优化的设计方案，结构合理、通用性强、使用寿命高、外形美观;
4. 所有紧固件均采用抗强腐蚀的304不锈钢材质;
5. 布线方式，钢管或电缆、防爆软管均可;
6. 可根据用户要求特殊定制;(若订货时请注明变压器的容量和初级电压与次级电压)
█ 技术参数
防爆标志：ExdIIBT4/T5/T6、ExdIICT4/T5/T6、DIP A20 TA,T4/T5/T6;
初级电压：AC220/380V, 次级电压：12V/24V/36V/127V/220V;
变压器容量：0.5KVA—1000KVA
防护等级：IP54/IP55/IP65;
螺纹规格：DN15-DN100/G1/2-G4寸
引入线规格：直径6mm-80mm;引出线规格：直径6mm-80mm;
矿用隔爆型变压器用于矿井中有煤尘和沼气而无 **危险的场所，供电力拖动和照明用电。其内部结构和工作原理与普通油浸式电力变压器相同。矿用隔爆型变压器主要区别在于外壳和进出线装置。该变压器结构坚固，外型低矮。矿用变压器的高、低压进出线都采用电缆接线盒，盒中灌注绝缘胶。 在变压器原边设有无励磁调压,调压范围为5;副边线圈引出6个端子,可以Y/接,得到690/400伏或 1200/690伏。
