矿用变压器的设计、制造、检验、包装、储运与储存之要求。 KSG-10KVA矿用变压器本标准适用于非煤矿井下有甲烷、煤尘等无爆炸危险环境使用的矿用一般型干式变压器。

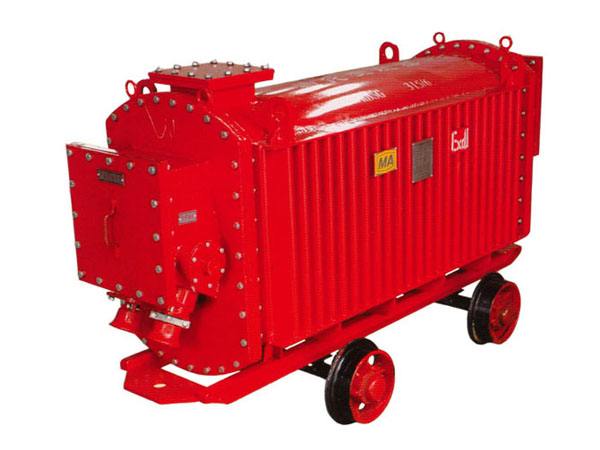

KS13系列矿用变压器油箱结构坚固,可承受一个大气压的压力试验,箱盖上无储油柜箱壁两侧焊有高﹑低压电缆接线盒,作为电缆接线之用。高压线圈有额定电压及±5%的分接电压,利用分接开关变换电压,变换电压时必须先切断电源,然后去除箱壁上分接开关的风雨罩进行变换分接。变压器低压侧允许“Y”形接成690伏供电,也可改接成“△”形接成400伏供电,在电缆接线盒内直接将次级端头引出六个瓷套供用户改装。
KS13系列矿用变压器的吊起是利用箱壁所焊的吊拌,变压器箱底均装有小车支架,在支架上备有安装孔,可供矿井需要加装矿车滚轮。
产品可移动,放置铁轨或平地即可,无需固定。再将高压电缆、低压电缆、控制电缆等从变电站引出,接至相关设备。
注意电缆导线前端应焊接接线端子,各进出电缆应压紧和密封,所有电气连接接触良好、可靠,并压紧。
调试
对高、低压开关功能进行检验。
安装、调试后的验收试验项目、方法和判据;
检查各电缆线接线是否正确,检查各零部件是否装配齐全、正确,其余按条款5.1检查。
试运行前的准备、试运行启动、试运行
各项目检查合格后,可送高压进行空载试运行,检查变压器的噪音、温升等,待空载运行无异常现象后,方可接入负载
