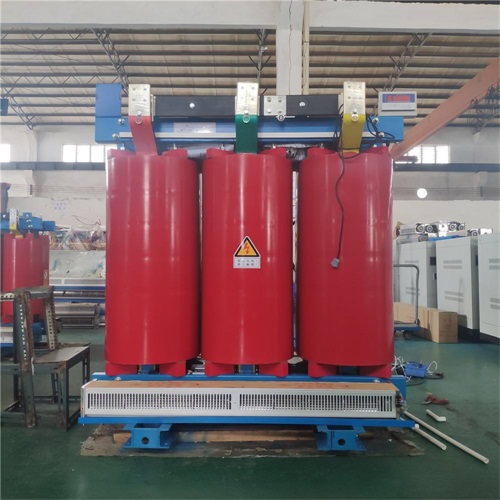

干式变压器的路线是比较多的,并且接线得话也是要留意的难题的,尤其是干式变压器的过热接线是较为难的一个接线的方法。干式变压器的过热接线是怎样开展接线的呢?大家還是和变压器厂家的我开展详尽去了解一下干式变压器过热接线的关键的接线方法吧:
1、接线变电器的“键入”与“輸出”接线接线端子用兆欧表检测其与接地线的接地电阻。1000V兆欧表精确测量时,电阻值超过2M欧母。
2、变电器键入、輸出电源插头横截面布线应考虑其电流尺寸的规定;依照2-2.5A/min2电流强度配备为宜。
3、键入、輸出三相电源线应按变电器接线板母线槽色调黄、绿、红各自接A相、B相、C相,中性化零线应与变电器压器中性化零线相连,电线接头与变电器机壳(如变电器有主机箱应与壳体地线标志相匹配相互连接)。查验I/O线,确定恰当准确无误。
4、先满载插电,观查检测I/O工作电压符合规定。另外观查设备內部是不是有响声、点火、臭味等异常状况,若有出现异常,请马上断掉键入开关电源。
5、当满载检测进行且一切正常后,即可连接负荷。负载工作能力干式变压器的负载工作能力与自然环境温度、负载前的负荷状况(起止负荷)、变电器的绝缘层排热状况和发烫稳态值等相关,若有必须,可向生产厂家索要干变的过负载曲线图。怎样运用其负载工作能力呢?这里有二点仅供参考:
(1)挑选测算变压器时可适度减少:考虑到一些轧钢、电焊焊接等机器设备短时间冲击性过负载的概率--尽可能运用干式变压器的极强负载工作能力而减少变压器;对一些不匀称负载的场地,如供晚间照明灯具等为主导的住宅区、文化艺术娱乐项目及其中央空调和大白天照明灯具为主导的大型商场等,可灵活运用其负载工作能力,适度减少变压器,使其主运作時间处在载满或短时间负载。(2)可降低预留容积或台数:在一些场地,对变电器的预留指数规定较高,促使工程项目选装的变压器大、台数多。而运用干变的负载工作能力,在考虑到其预留容积时可给予缩小;在明确预留台数时也可以降低。变电器处在负载运作时,一定要留意检测其运作温度:若温度升高达155℃(有警报传出)即应采用减载对策(减掉一些主次负载),以保证对关键负载的安全性供电系统。型号选择干式变压器的安全性运作和使用期限,非常大水平上在于变电器绕阻绝缘层的可以信赖。绕阻温度超出绝缘层承受温度使绝缘层毁坏,是造成 变电器不可以一切正常工作中的关键缘故之一,因而对变电器的运作温度的检测以及警报操纵是十分关键的。(1)离心风机自动控制系统:根据预埋件在底压绕阻热处的Pt100热敏电阻温度测量电阻器测取温度数据信号。变电器负载扩大,运作温度升高,当绕阻温度达110℃时,系统软件自动启动离心风机制冷;当绕阻温度低至90℃时,系统软件全自动终止离心风机。
(2)过热警报、跳电:根据预埋件在底压绕阻中的PTC离散系统热敏电阻温度测量电阻器收集绕阻或铁芯温度数据信号。当变电器绕阻温度再次上升,若做到155℃时,系统软件輸出过热报警系统;若温度再次升高达170℃,变电器已不可以再次运作,须向二次维护控制回路运输过热跳电数据信号,应以变电器快速跳电。
(3)温度显示设备:根据预埋件在底压绕阻中的Pt100温度传感器测取温度转变值,立即表明各相绕阻温度(三相安全巡检及大值表明,并可纪录历史时间高温度),可将高温度以4~50mA模拟量输入輸出,如要传送至远处(间距达到1200M)电子计算机,能加配电子计算机插口,1只智能变送器,多可另外检测31台变电器。系统软件的过热警报、跳电也可由Pt100热敏电阻感测器电阻器数据信号姿势,进一步提高温度控制维护系统软件的稳定性。
之上是普遍的干式变压器的过热接线的关键的方法和方式供大伙儿开展参照,对干式变压器的接线的全过程中您有没有什么别的的疑惑和建议得话请登陆大家的变压器厂家的网址开展详尽去掌握吧!
