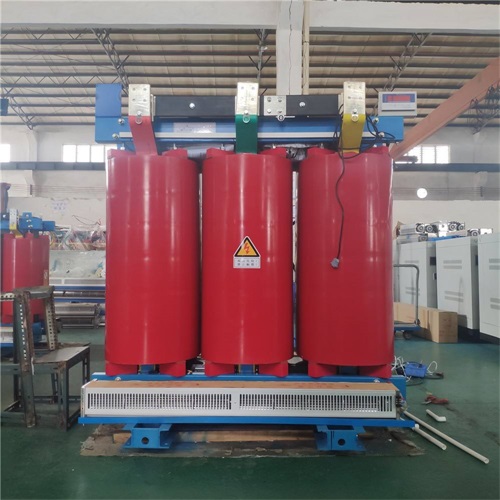

干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器，在电力系统中，一般汽机变、锅炉变、除灰变、除尘变、脱硫变等都是干式变，变比为6000V/400V，用于带额定电压380V的负载。
简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器.，在结构上可分为两种类型:
(1)固体绝缘包封绕组
(2)不包封绕组
干式变压器结构特点:
1.铁芯
采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.
2.绕组
有以下几种:(1)缠绕式 (2)环氧树脂加石应砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式
(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)
3.高压绕组
一般采用多层圆筒式或多层分段式结构
4.低压绕组
一般采用层式或箔式结构
干式变压器形式:
1.开启式.是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式.
2.封闭式.器身处在封闭的外壳内,与大气不直接接触.(由于密封.散热条件差.主要用于矿用它属于是防爆型的)
3.浇注式.用环氧树脂或其它树脂浇注作为主绝缘,它结构简单.体积小.适用于较小容量的变压器.
