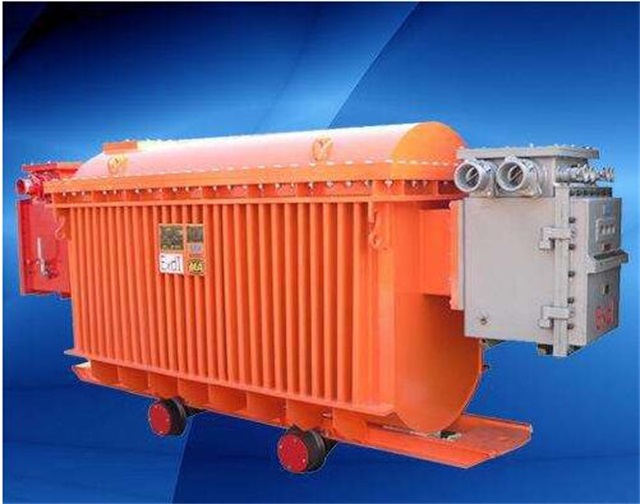

矿用干式隔爆变压器简介
矿用干式隔爆变压器KBSG(以下简称干式变压器)是一种可移动的成套供、变电装置。它适用于有甲烷混合气体和煤尘等有**危险的矿井中。将6KV,10KV电源转换成400(380)、693(660)、1200(1140)、3450(3300)V煤矿井下所需的低压电源。干式变压器外壳为全波纹,两边开盖式和上开盖式结构,具有机械强度高、温升低、散热效果好等优点。铁芯选用优质低损耗硅钢片,空载损耗低、空载电流小、噪音低。采用H级绝缘材料及先进的绝缘结构,热稳定性好,可在高温下持续满负荷运行。
矿用干式隔爆变压器正常使用条件
a.海拔不超过1000m;
b.环境温度:
**气温 +40℃
**日平均气温 +30℃
**年平均气温 +20℃
**气温 -5℃
c.空气相对湿度不超过95%(+25℃时);
d.在有甲烷混合气体和煤尘,且有**危险的矿井中;
e.无强烈颠簸、震动和与垂直面的倾斜度不超过15o的环境;
f.无足以腐蚀金属和破坏绝缘的气体和蒸汽;
g.无滴水的地方;
h.电源电压的波形近似于正弦波;
i.三相电源的电压近似对称。
产品特点
KDB1140/660矿用隔爆型变压器主要为矿井交流供电设备提供660V/127V的交流电压。
主要用途及适用范围
主要应用于煤矿井下具有瓦斯和煤尘火暴炸性危险的场所,同时也可用于地面非火暴炸危险场所。
电气性能
1. 变压器参数
1) 额定容量:800VA
2) 额定输入电压:(1140V /660V)AC
2. 输出
1) 组数:4
2) 额定输出电压:(660/127)VAC
3) 额定输出电流:(0.3/1.5)A
变压器的材料说明:
①铁芯
采用全新优质高硅硅钢片,主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片,我们根据客房的要求和使用条件,选用**之材料,使变压器性能设计达到**。(常规材料为全新优质硅钢片)。
②线材
采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线,耐温等级为F级(155℃)、H级(180℃)、HC级(200℃)、C级(220℃)。(常规耐温等级为H级180℃)。
③绝缘材料
采用耐高温绝缘纸为绝缘材料,具备高温绝缘、阻燃和耐潮湿多重性能。
④接线端子排
小功率采用端子排,外型美观,有优良的耐压,耐温,阻燃性能。大功率采用优质铜排。
⑤铁脚
主要采用数控折弯冷扎板,有镀五彩(金黄),蓝锌(银白)、白锌(象牙白)、表面阳极处理(黑色)等环保电镀可供选择。
产品按结构分为开启式和防护式两种,防护式是采用钢板加工成箱壳,变压器在箱壳内部,箱壳外有进出线孔,以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等,以便移动。
