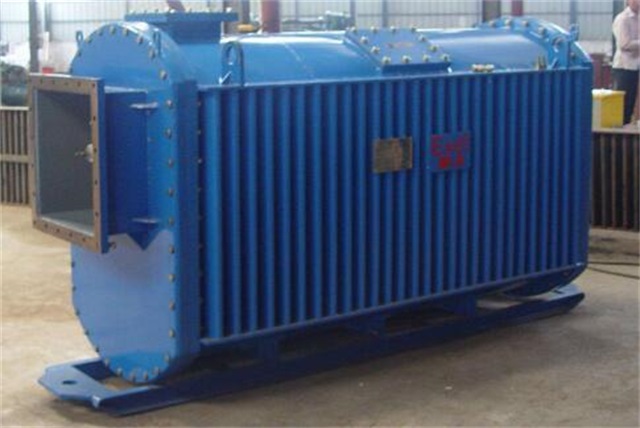

50KVA矿用变压器的构造非常简单,内部构造关键由变压器铁芯、初中级缠线组及其次级线圈缠线组构成,千万别看只能小小三个內部零件,功效但是挺大。50KVA矿用变压器的变压器铁芯一般全是用铁氧体磁芯制作的。而硅钢是一种含硅的钢,其含硅量在0.8~4.8%。由硅钢做变电器的变压器铁芯,由于硅钢自身是一种吸磁工作能力较强的带磁化学物质,在接电源电磁线圈中,它能够 造成很大的磁感应强度,进而能够 使50KVA矿用变压器的容积变小。50KVA矿用变压器铁芯的关键功效是矿用变压器在沟通交流情况下工作中,输出功率耗损不但在电磁线圈的电阻器上,也造成在交变电流被磁化下的变压器铁芯中。50KVA矿用变压器铁芯关键由变压器铁芯本身、标准件和绝缘层件构成。
50KVA矿用变压器温度多少合适
1、采购50KVA矿用变压器应该了解型号参数,相对于变压器周围空气的温升,变压器厂家通常内控标准为65度,这是指绕组的平均温升,而不是热点温升,而且是按A级绝缘等级(105度)考虑的。不过一般在变压器设计时都会控制在65度以下。
2、除此以外,我们应该注意变压器国标:油浸式变压器在环境气温高年平均气温为20度,高月平均气温为30度,高气温为40度,这些参数也会影响变压器使用。
3、也有一些例外,比如绕组对于普通用户是很难检测到的,但油顶层温度是可以检测到的。所以在变压器厂家对油顶层温升作了规定,就是55度。当然,在设计制造时也会控制在55度以下,并在此情况下,绕组温升不超过65度。
4、再有,我们一些相关电力部门也对变压器工作温度进行了一些要求:也就是不考虑任何其他因素变压器油顶层温度不能超过85度。这才能保证变压器的绕组热点温度不超过98度,这样可以更好的保护绕组平均温度不超过85度。提供更多的温度参数能有效保护50KVA矿用变压器温度正常合理。
使用环境条件
海拔不超过1000m;
环境温度 气温:+40℃;
日平均气温:+30℃;
年平均气温:+20℃;
低气温:-5℃;
空气相对湿度不超过95%(+25℃时);
在有甲烷混合气体和煤尘,且有爆炸危险的矿井中;
无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境;
无足以腐蚀金属和破坏绝缘的气体和蒸汽;
无滴水的地方;
50KVA矿用变压器的波形近似于正弦波;
50KVA矿用变压器电压近似对称。
1.1 产品特点
1.1.1 产品具有优良的隔爆性能及足够的机械强度。
1.1.2 变压器按不吊芯结构设计防止产品在运输过程中产生内部松动。
1.1.3 承受热冲击能力强、过负载能力大、抗短路能力强,低损耗、局部放电量小、绝缘性能好。
1.1.4 对温度、灰尘不敏感。
1.1.5 难燃、防火性能高、不产生有害气体、噪声低、不污染环境。
1.1.6 使用、维护方便。
主要用途及适用范围
1.2.1 该产品用在有甲烷混合气体和煤尘,且有爆炸危险的矿井中,作为矿井下泵站、运输机、采掘机等用电设备的配电装置。适用于煤矿、有色金属矿、隧道工程。
1.2.2 产品标准
GB8286 《矿用隔爆型移动变电站》
GB3836.1 《爆炸性气体环境用电气设备第1部分:通用要求》
GB3836.2 《爆炸性气体环境用电气设备第2部分:隔爆型“d”》
GB3836.3 《爆炸性气体环境用电气设备第3部分:增安型“e”》
JB4262 《防爆电器用橡套电缆引入装置》
